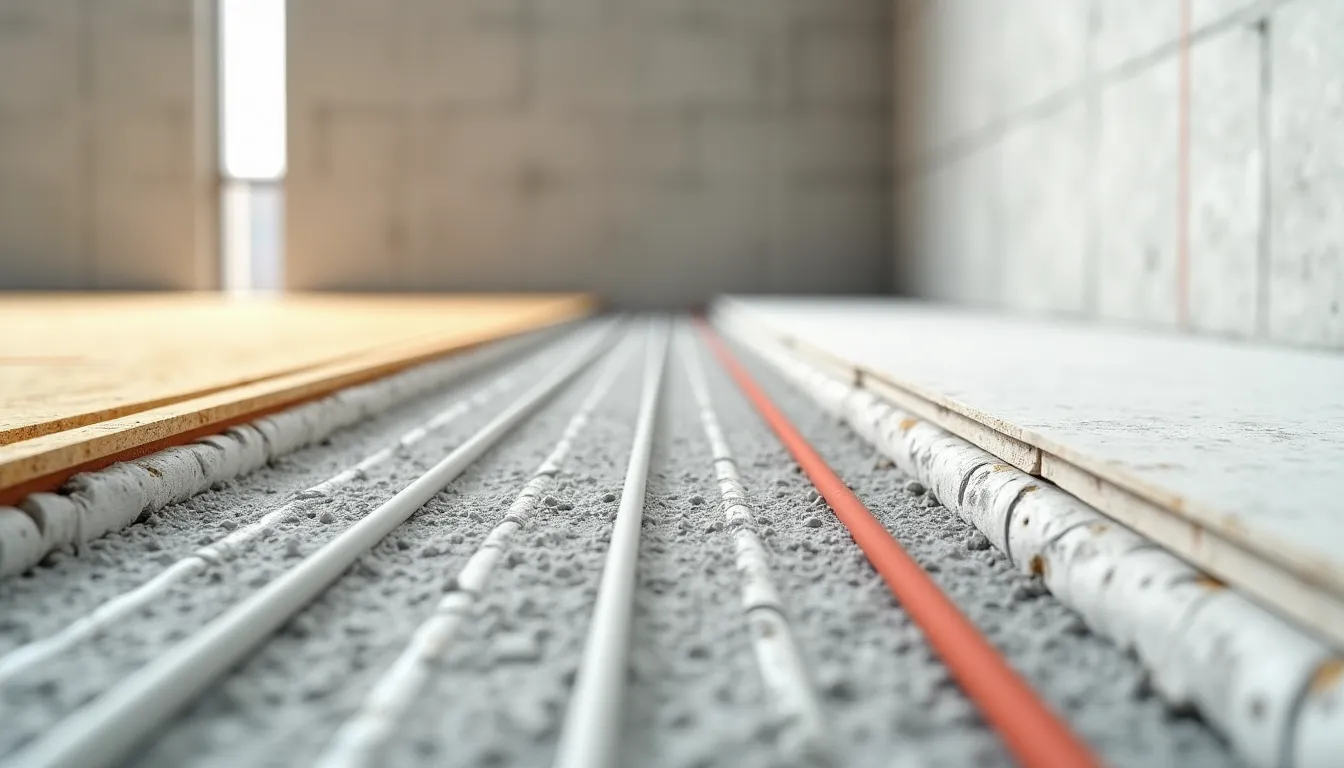

Trockenbau Fußbodenheizung Aufbau: Eine Schritt-für-Schritt-Anleitung

Systemaufbau und benötigte Komponenten

Der ratiodämm Trockenbau 50 mm Aufbau mit der Produktnummer 30130017 besteht aus mehreren aufeinander abgestimmten Schichten. Jede Lage erfüllt eine eigene Aufgabe: Sie trägt, verteilt die Wärme oder schützt die Heizrohre. Von unten nach oben ergibt sich dieser Aufbau:

• Tragende Bodenplatte: Sie bildet die feste Basis. Möglich sind unter anderem eine Betondecke, eine Massivdecke oder eine geeignete Holzbalkendecke.
• ratiodämm Trockenbau-Profilplatte, 25 mm: Die Platte nimmt die Wärmeleitbleche auf und führt die Heizrohre in der vorgesehenen Richtung.
• ratiodämm Wärmeleitbleche: Sie liegen in den Profilen und übertragen die Wärme seitlich in die Konstruktion. Dadurch entstehen weniger ausgeprägte warme und kalte Streifen.
• ratiodämm Metallverbundrohr, 14 × 2,0 mm: Das Rohr führt das Heizwasser durch die Wärmeleitbleche. Die Rohrgröße muss zu den vorgesehenen Anschlusskomponenten passen.
• ratiodämm Toleranzfolie Typ 200: Diese Schicht liegt oberhalb der Rohrlage. Sie gleicht kleine Toleranzen aus und trennt die Heizkonstruktion von den darüberliegenden Estrichelementen.
• fermacell Estrich-Element 2 E 22, 25 mm: Dieses Element ist optional. Es verteilt die Last und schafft eine belastbare Fläche für den späteren Bodenbelag.
• Oberbelag: Je nach Freigabe des jeweiligen Herstellers kommen etwa Parkett, Laminat, Fliesen, PVC oder Teppich infrage.

Der rechnerische Systemaufbau beginnt bei etwa 50 mm; der Bodenbelag kommt noch hinzu. Wird ein 25 mm starkes Estrich-Element eingesetzt, muss seine Dicke in der Höhenplanung berücksichtigt werden. Das ist besonders an Türen, Treppen und Übergängen zu angrenzenden Räumen wichtig.

Für die Ausführung sind Pakete von 5,25 bis 300 m² erhältlich. Beim ratiodämm-System stehen Verlegeabstände von 12,5 cm und 25 cm zur Auswahl. Die Variante mit 12,5 cm benötigt mehr Rohr und Wärmeleitbleche, kann die Heizfläche aber gleichmäßiger versorgen. Prüfen Sie deshalb nicht nur den Quadratmeterpreis, sondern auch den tatsächlichen Lieferumfang.

Je nach Auswahl können Trockenbaukomponenten im Komplettpaket enthalten sein oder fehlen. Für die Montage der Estrichlage sind bei Bedarf fermacell Estrich-Elemente, der Estrich-Kleber greenline und passende Schnellbauschrauben separat beziehungsweise als Zubehör erhältlich. Entscheidend ist, dass alle Bauteile für genau diesen Systemaufbau freigegeben sind. Ein beliebiger Plattenmix wirkt zunächst günstig, kann später aber bei Lastverteilung oder Bodenbelag Probleme machen.

Das Paket wird ab 251,19 € inklusive Mehrwertsteuer und versandkostenfrei angeboten. Es ist sofort verfügbar; die Lieferung per Spedition dauert etwa 2 bis 4 Werktage. Preise und Lieferstatus sollten vor der Bestellung nochmals direkt beim Anbieter geprüft werden.

Untergrund prüfen und vorbereiten

Prüfen Sie den Untergrund in mehreren Richtungen. Eine lange Richtlatte zeigt schnell, ob Mulden, Kanten oder Aufwölbungen vorhanden sind. Solche Unebenheiten können später zu knarrenden Platten, punktuellen Belastungen und einer ungleichmäßigen Auflage führen. Maßgeblich sind die Ebenheitsanforderungen des gewählten Platten- und Estrichsystems.

Entfernen Sie zunächst alte Beläge, lose Spachtelreste, Staub und Farbschichten. Risse, offene Fugen und beschädigte Stellen müssen fachgerecht geschlossen werden. Bei Holzbalkendecken sind außerdem lose Dielen, schadhafte Traglatten und Durchbiegungen zu prüfen. Eine bewegliche Konstruktion lässt sich durch die Heizungslage nicht stabilisieren.

• Beton und Estrich: auf Hohllagen, Risse, Feuchte und absandende Bereiche prüfen.
• Holzbalkendecken: Tragfähigkeit, Schwingung, Dielenbefestigung und mögliche Fäulnis kontrollieren.
• Gipsfaserplatten: auf feste Fugen, trockene Oberflächen und eine ausreichende Verschraubung achten.
• Randbereiche: Wandanschlüsse, Türzargen und vorhandene Installationen auf die spätere Aufbauhöhe abstimmen.

Die Restfeuchte darf nicht einfach geschätzt werden. Bei mineralischen Bauteilen ist eine geeignete Feuchtemessung erforderlich; bei Holzkonstruktionen gelten andere Grenzwerte und Prüfverfahren. Besonders im Erdgeschoss, über Kellerräumen oder an Außenwänden lohnt ein genauer Blick auf aufsteigende oder eindringende Feuchtigkeit. Wird eine Ursache entdeckt, muss sie vor dem Bodenaufbau behoben sein.

Unebenheiten werden mit einem zum Untergrund passenden Ausgleich beseitigt. Eine Ausgleichsschicht muss ausreichend fest sein und vollständig abtrocknen, bevor die Systemplatten darauf liegen. Auf weichen Dämmstoffresten, losem Schüttgut oder nicht tragfähigen Spachtelmassen darf der Aufbau nicht beginnen.

Markieren Sie anschließend feste Bezugslinien an den Wänden. Übertragen Sie den höchsten Punkt des vorhandenen Bodens und rechnen Sie jede geplante Schicht nach oben weiter. So erkennen Sie früh, ob Türen gekürzt, Heizkörperanschlüsse angepasst oder Treppenauftritte verändert werden müssen. Gerade bei niedriger Aufbauhöhe ist dieser Kontrollschritt wichtig.

Vor dem nächsten Arbeitsschritt sollte der Untergrund frei zugänglich sein. Lagern Sie Platten trocken und eben, geschützt vor Regen sowie direkter Nässe. Die Materialtemperatur sollte sich an die Raumtemperatur angleichen; starke Temperaturwechsel können bei Platten und Folien später zu Verformungen führen.

Schichtaufbau und wichtige Komponenten der Trockenbau-Fußbodenheizung

Heizkreise, Verlegeabstand und RTL-Box planen

Beginnen Sie mit einer maßstäblichen Skizze des Raums. Zeichnen Sie feste Einbauten, Schränke, Küchenzeilen und Sanitärobjekte ein. Diese Flächen werden meist nicht beheizt. Teilen Sie nur die tatsächlich freie Bodenfläche in Heizfelder auf. So vermeiden Sie Rohr unter Möbeln, wo es kaum Nutzen bringt.

Wählen Sie den Verlegeabstand nicht allein nach der Raumgröße. Ein Abstand von 12,5 cm ist für viele Wohnräume sinnvoll, weil die Wärme gleichmäßiger verteilt wird. 25 cm kann bei geringerer Heizlast oder größeren freien Flächen passen. Ob der Abstand ausreicht, hängt jedoch von Wärmebedarf, Bodenbelag, Vorlauftemperatur und Dämmstandard ab. Die endgültige Auswahl gehört in die Heizlast- und Auslegungsplanung.

Ordnen Sie die Heizkreise so an, dass jeder Kreis eine zusammenhängende Fläche versorgt. Vermeiden Sie lange Zuführungen durch bereits belegte Felder. Eine einfache Skizze mit Pfeilen für Vor- und Rücklauf macht spätere Fehler sichtbar. Kennzeichnen Sie jeden Kreis mit Raum, Feld und Rohrlänge.

Für eine gleichmäßige Regelung sollten die Kreise hydraulisch zueinander passen. Die Rohrlängen dürfen sich beim beschriebenen System höchstens um 15 % unterscheiden. Kürzere Kreise erwärmen sich sonst oft stärker, während lange Kreise mehr Druckverlust erzeugen. Maßgeblich sind die Montageunterlagen und die Berechnung des ausführenden Heizungsbetriebs.

Planen Sie die RTL-Box an einer zugänglichen Stelle, etwa nahe der Tür oder in einem Installationsbereich. Die Abdeckung muss später abnehmbar bleiben. Vermeiden Sie Einbauorte hinter festen Möbeln oder unter einem dauerhaft montierten Bodenaufbau. Vor der Festlegung prüfen Sie außerdem, ob die vorhandene Heizungsanlage für die Rücklauftemperaturregelung geeignet ist.

• Alle Rohranschlüsse ohne Knick und ohne unnötige Verlängerung zur Box führen.
• Vor- und Rücklauf räumlich klar trennen und die Anschlüsse dauerhaft beschriften.
• Überschneidungen in den Zuführungswegen bereits auf der Skizze ausschließen.
• Die Box so ausrichten, dass das RTL-Ventil später bedienbar und kontrollierbar bleibt.
• Für jeden Heizkreis die geplante Länge und die zugehörige Fläche dokumentieren.

Das System darf nur mit einer maximalen Temperatur von 54 °C betrieben werden. Diese Grenze ist bei der Einbindung in die bestehende Heizung zu berücksichtigen. Eine zu hohe Vorlauftemperatur kann die Platten dauerhaft schädigen. Die Regelung muss deshalb zur Systemauslegung passen und darf nicht improvisiert werden.

Bei mehreren Kreisen ist ein passender Verteiler beziehungsweise die vorgesehene Anschlusslösung einzuplanen. Prüfen Sie vor dem Kauf, ob Steckverbinder, Anschlussstücke und Regelkomponenten zum 14 × 2,0 mm-Metallverbundrohr gehören. Fehlende Kleinteile stoppen die Montage gern genau dann, wenn alles andere schon bereitliegt.

Übertragen Sie den fertigen Plan anschließend auf den Boden. Markieren Sie Heizfeldgrenzen, Rohrwege, Anschlussrichtung und ausgesparte Bereiche. Fotografieren Sie die markierte Fläche vor dem Verschließen. Diese Dokumentation hilft später bei Bohrungen, Reparaturen und der Suche nach einzelnen Heizkreisen.

Trockenbau-Profilplatten passend zuschneiden und verlegen

Die 25 mm starken ratiodämm Trockenbau-Profilplatten werden so angeordnet, dass ihre werkseitigen Führungen mit dem geplanten Rohrverlauf übereinstimmen. Legen Sie die Elemente zunächst lose aus. Kontrollieren Sie dabei Randstreifen, Türbereiche und Aussparungen für feste Einbauten. Erst wenn das Verlegemuster passt, beginnen Sie mit dem Zuschnitt.

Übertragen Sie jedes Schnittmaß von der Skizze auf die Plattenoberseite. Markieren Sie zusätzlich die Richtung der Profile. Ein Teilstück darf nicht so gekürzt werden, dass eine Nut unmittelbar am Rand ausläuft oder eine Auflagefläche zu schmal wird. Für schmale Randzonen sind daher möglichst ganze Plattenbereiche sinnvoller als viele kleine Streifen.

• Gerade Schnitte: mit Führung anzeichnen und sauber entlang der Markierung ausführen.
• Aussparungen: erst anzeichnen, dann schrittweise ausarbeiten, damit die Platte nicht ausbricht.
• Profilrichtung: vor jedem Schnitt prüfen; ein gedrehtes Element kann den Rohrweg unterbrechen.
• Randstücke: so bemessen, dass sie vollflächig aufliegen und nicht wippen.

Für den Zuschnitt eignen sich ein scharfes Cuttermesser oder ein Heißschneidegerät. Beim Messer wird die Platte mehrfach angeritzt und anschließend kontrolliert gebrochen. Arbeiten Sie lieber in mehreren flachen Schnitten statt mit starkem Druck. So bleiben Kanten und Profilbereiche sauber. Beim Heißschneidegerät gelten die Herstellerhinweise zu Temperatur, Abstand und Belüftung.

Ordnen Sie die zugeschnittenen Platten versetzt an. Kreuzfugen über mehrere Reihen hinweg schwächen die Fläche und können später zu Bewegungen führen. Die Stoßfugen sollen dicht schließen, ohne dass die Elemente gegeneinander gepresst werden. Kleine Spalten oder beschädigte Kanten gehören vor dem weiteren Aufbau korrigiert.

Beginnen Sie an einer geraden Raumseite und arbeiten Sie sich abschnittsweise vor. Drücken Sie die Platten nicht mit Gewalt in Ecken. Bei schiefen Wänden wird die Kontur auf das Element übertragen und mit einem passenden Randstück ausgeführt. Bewegungsfugen des vorhandenen Baukörpers dürfen nicht überdeckt oder starr verschlossen werden.

Begehen Sie die ausgelegte Fläche nur vorsichtig und möglichst auf lastverteilenden Laufbrettern. Punktlasten an Plattenrändern können Brüche verursachen. Vor dem Einsetzen der Wärmeleitbleche müssen alle Elemente bündig liegen, fest aufliegen und frei von Spänen sein.

Wärmeleitbleche, Toleranzfolie und Heizrohre einbauen

Legen Sie die Wärmeleitbleche erst ein, wenn die Profilplatten sauber ausgerichtet sind. Jedes Blech muss vollständig in der vorgesehenen Aufnahme liegen. Es darf nicht hochstehen, wackeln oder an einer Kante verkanten. Überstehende Bleche können das Rohr beschädigen und die spätere Estrichlage ungleichmäßig belasten.

Führen Sie die Wärmeleitbleche lückenarm über die beheizten Bereiche. An Plattenstößen und Randzonen darf kein scharfkantiger Übergang in der Rohrführung entstehen. Schneiden Sie Bleche nur nach den Vorgaben des Systems. Verwenden Sie keine verbogenen oder stark geknickten Teile.

Rollen Sie das ratiodämm Metallverbundrohr 14 × 2,0 mm ohne Drall von der Spule ab. Ein Rohrabroller erleichtert die Arbeit, ist aber nicht zwingend erforderlich. Biegen Sie das Rohr mit einem passenden Biegeradius. Ein zu enger Knick kann den Querschnitt verformen und den Durchfluss bremsen.

• Das Rohr von Hand gleichmäßig in die Wärmeleitbleche drücken.
• Auf vollständigen Kontakt zwischen Rohr und Blech achten.
• Keine scharfen Werkzeuge zum Hineindrücken verwenden.
• Rohrenden vor Staub und Feuchtigkeit schützen.
• Beschädigte, gequetschte oder stark geknickte Rohrstellen nicht einbauen.

Arbeiten Sie vom vorgesehenen Anschlussbereich in Richtung Heizfeld. Das Rohr soll ruhig in der Nut liegen und darf nicht aus der Führung springen. Kontrollieren Sie nach jedem Abschnitt, ob die Oberfläche des Rohres nicht über die Bleche hinausragt. Genau an diesen Übergängen entstehen häufig Montagefehler.

Die ratiodämm Toleranzfolie Typ 200 wird erst nach der Rohrkontrolle aufgelegt. Sie muss die Fläche geschlossen bedecken und darf weder Faltenberge noch offene Überlappungen bilden. Glätten Sie die Folie vorsichtig, ohne die Rohrlage zu verschieben. Bei mehreren Bahnen sind die Überlappungen nach den Vorgaben des Systemherstellers auszuführen.

Schneiden Sie die Folie an Wänden, Durchdringungen und Anschlussstellen passend zu. Sie soll nicht lose in die Rohrführungen gedrückt werden. Öffnungen für Leitungen müssen so klein wie möglich bleiben. Die Folie darf an diesen Stellen nicht einreißen, da sonst die Trennwirkung zwischen Heizlage und Estrichelement beeinträchtigt wird.

Vor dem Abdecken prüfen Sie die komplette Heizfläche systematisch:

• Alle Wärmeleitbleche liegen plan.
• Die Rohre sitzen vollständig in den Führungen.
• Es gibt keine sichtbaren Knicke oder Druckstellen.
• Die Rohrenden sind eindeutig gekennzeichnet.
• Die Folie liegt glatt und ohne scharfkantige Falten auf.

Führen Sie anschließend eine Druckprüfung nach der Montageanleitung des Systems durch. Der Prüfdruck, die Prüfdauer und die zulässigen Druckverluste müssen zur verwendeten Rohrleitung passen. Die Prüfung wird dokumentiert, bevor die Konstruktion mit der nächsten Schicht verschlossen wird. Während der weiteren Arbeiten bleibt der Prüfdruck nach Herstellervorgabe im System.

Heizrohre anschließen und Rohrführung kontrollieren

Schließen Sie die Rohrenden erst an, wenn die Zuordnung jedes Heizkreises eindeutig feststeht. Kennzeichnen Sie Vorlauf und Rücklauf dauerhaft, zum Beispiel mit beschrifteten Anhängern. So bleibt auch nach dem Verschließen der Konstruktion nachvollziehbar, welches Rohr zu welchem Kreis gehört.

Verwenden Sie ausschließlich die für das 14 × 2,0 mm-Metallverbundrohr vorgesehenen Anschlussstücke. Schneiden Sie Rohrenden rechtwinklig ab und entgraten Sie sie nach der Vorgabe des Verbindungssystems. Ein schräger Schnitt, ein Grat oder ein verformtes Rohrende kann die Dichtung beschädigen.

• Rohrende auf Beschädigungen und Verschmutzungen prüfen.
• Verbindungselement bis zur vorgesehenen Einstecktiefe montieren.
• Sicherungsring oder Halteclip, falls vorhanden, korrekt einsetzen.
• Jeden Anschluss leicht auf Zug prüfen, ohne ihn ruckartig zu belasten.
• Anschlüsse so lagern, dass später keine Estrichplatte darauf drückt.

Die Verbindung zur RTL-Box darf nicht unter Spannung stehen. Lassen Sie vor dem Anschluss einen ruhigen Bogen stehen, statt das Rohr direkt aus der Nut in die Box zu zwingen. Der Biegeradius muss zum Rohr und zum System passen. Ein Anschluss, der seitlich zieht, kann sich beim Erwärmen oder Abkühlen lösen.

Kontrollieren Sie die Rohrführung aus der Draufsicht und entlang der Anschlüsse. Die Rohre müssen frei von Kreuzungen, Quetschungen und unerlaubten Engstellen sein. Besonders an Plattenrändern, Durchgängen und der Box entstehen leicht enge Bögen. Fahren Sie diese Bereiche mit der Hand ab, ohne das Rohr aus seiner Führung zu heben.

Nach dem Anschluss folgt die Dichtheitsprüfung. Füllen und entlüften Sie die Kreise nach der Montageanleitung. Prüfen Sie anschließend den Druck über die vorgeschriebene Dauer. Der zulässige Druckabfall muss nach den technischen Angaben des Systems bewertet werden. Halten Sie Ergebnis, Datum und die geprüften Kreise schriftlich fest.

Während der Prüfung beobachten Sie alle Steckverbindungen. Feuchte Stellen, Tropfen oder ein unerklärlicher Druckverlust sind ein klares Stoppsignal. Entleeren, öffnen oder verändern Sie eine Verbindung nicht unter Druck. Die Ursache muss vor dem Abdecken gefunden und fachgerecht behoben werden.

Zum Schluss fertigen Sie ein Foto der gesamten Rohrlage und der Anschlussstellen an. Ergänzen Sie die Aufnahme mit einem Maßbezug zu Wänden und Türen. Diese Dokumentation schützt später vor einem Treffer durch Bohrer oder Dübel. Danach darf die nächste Schicht erst aufgebracht werden, wenn die Prüfung vollständig abgeschlossen und protokolliert ist.

Trockenestrichplatten als obere Lastverteilung verlegen

Verlegen Sie die fermacell Estrich-Elemente erst, wenn die darunterliegende Konstruktion vollständig geprüft und die Druckprüfung dokumentiert ist. Die 25 mm starken Elemente bilden die lastverteilende Schicht über der Heiztechnik. Sie schützen die darunterliegenden Bauteile und schaffen eine feste, ebene Basis für den späteren Bodenbelag.

Ordnen Sie die Platten nach dem Verlegeplan an. Die Fugen benachbarter Reihen müssen versetzt liegen. Kreuzfugen sind zu vermeiden, weil sie die Lastverteilung schwächen können. Beginnen Sie mit dem vom Hersteller vorgesehenen Randbereich und arbeiten Sie mit möglichst großen Plattenformaten weiter. Kleine Reststücke gehören nicht in stark belastete Zonen wie Türdurchgänge.

Tragen Sie den fermacell Estrich-Kleber greenline auf die vorgesehenen Stufenfalz-Verbindungen auf. Setzen Sie die nächste Platte anschließend passgenau an und drücken Sie die Verbindung zusammen. Überschüssiger Kleber wird nach dem Anziehen entfernt. Halten Sie dabei die Verarbeitungszeit des Klebers ein – angetrocknete Kleberreste verhindern eine stabile Fuge.

• Platten nicht über Rohranschlüssen oder beweglichen Übergängen stoßen lassen.
• Stufenfalzverbindungen vollständig schließen.
• Fugen nicht mit Gewalt zusammenpressen.
• Beschädigte Platten vor dem Einbau aussortieren.
• Schrauben nur an den dafür vorgesehenen Stellen setzen.

Fixieren Sie die Estrich-Elemente mit den passenden fermacell Schnellbauschrauben. Schraubenlänge, Abstand und Randabstände richten sich nach der Montageanleitung des Elements. Zu lange Schrauben können die Heizrohre treffen. Deshalb darf die Befestigung nicht frei gewählt werden. In Bereichen mit Rohrverlauf ist besondere Sorgfalt nötig.

Vermeiden Sie während der Montage konzentrierte Punktlasten. Verteilen Sie Material und Körpergewicht möglichst über bereits geschlossene Plattenflächen. Schwere Gegenstände werden erst aufgestellt, wenn die Klebeverbindungen ausreichend ausgehärtet sind. Die konkrete Wartezeit gibt der Kleberhersteller vor.

Nach dem Aushärten prüfen Sie die Fläche mit einer Richtlatte. Fugen dürfen nicht vorstehen, Platten nicht federn. Überstehender Kleber wird entfernt, bevor die Grundierung oder der Oberbelag folgt. Eine plane Estrichfläche entscheidet darüber, ob sich Unebenheiten später im Bodenbelag abzeichnen.

Für Fliesen gelten zusätzliche Anforderungen an Format, Entkopplung, Kleber und Fugenbild. Nicht jede Fliese ist für jede Trockenestrichkonstruktion geeignet. Bei großformatigen Fliesen, Naturstein oder empfindlichen elastischen Belägen muss die Freigabe des System- und Belagherstellers vorliegen.

Bodenbelag auf dem Trockenbausystem aufbringen

Der Oberbelag kommt erst auf die vollständig ausgehärtete und ebene Estrichfläche. Prüfen Sie vor dem Verlegen, ob Kleberreste, Grate oder offene Fugen vorhanden sind, und beseitigen Sie sie nach den Vorgaben des Belagherstellers. Die Fläche muss für den gewählten Belag freigegeben sein.

Laminat und Parkett werden schwimmend oder vollflächig verklebt. Welche Variante passt, hängt vom Produkt und von der Restfeuchte der Estrichelemente ab. Verwenden Sie nur Beläge mit Freigabe für Fußbodenheizung. Eine zu starke Dämmunterlage bremst die Wärmeabgabe; achten Sie deshalb auf einen niedrigen Wärmedurchlasswiderstand.

Bei Fliesen ist eine für Trockenestrich geeignete Grundierung nötig. Danach folgt ein flexibler, systemgeeigneter Fliesenkleber. Große Formate, Naturstein und schmale Fugen verlangen eine genaue Abstimmung mit dem Plattenhersteller. Bewegungs- und Randfugen werden übernommen und nicht starr überklebt.

Für PVC, Designbelag und Teppich muss die Oberfläche besonders glatt sein. Schon kleine Fugen oder Schraubenköpfe können sich später abzeichnen. Je nach Produkt ist eine geeignete Spachtel- oder Ausgleichslage erforderlich. Der Belag darf die Wärme nicht stärker dämmen, als es die Heizungsplanung zulässt.

• Verlegehinweise des Bodenbelags vollständig lesen.
• Freigabe für beheizte Trockenestrichkonstruktionen prüfen.
• Belag und Kleber vor der Montage im Raum akklimatisieren.
• Randabstände und Dehnungsfugen einhalten.
• Keine dampfdichte Schicht ohne passende Systemfreigabe einbauen.

Schalten Sie die Heizung während der Belagsarbeiten nach den Herstellerangaben. Eine zu warme Fläche kann Kleber, Lack oder Kunststoffbeläge beeinträchtigen. Nach der Verlegung wird die Temperatur stufenweise erhöht. Bei Parkett und Laminat ist ein langsames Anfahren besonders wichtig, damit das Holz nicht zu schnell Feuchte verliert.

Türblätter, Übergangsprofile und Sockelleisten werden erst nach der endgültigen Höhenkontrolle montiert. Zwischen Bodenbelag und festen Bauteilen bleibt die erforderliche Bewegungsfuge frei. Verdecken Sie diese Fuge nur mit geeigneten Sockel- oder Übergangslösungen.

Heizungsanlage prüfen und sicher in Betrieb nehmen

Die Inbetriebnahme beginnt erst nach abgeschlossener Montage, dokumentierter Dichtheitsprüfung und vollständig ausgehärteten Klebeverbindungen. Öffnen Sie alle vorgesehenen Absperrungen langsam. So vermeiden Sie Druckstöße in der Anlage und erkennen mögliche Undichtigkeiten früh.

Prüfen Sie vor dem Start den Anlagenfülldruck, die Entlüftung und den Zustand der Umwälzpumpe. Der erforderliche Druck hängt von der Gebäudehöhe und der bestehenden Heizungsanlage ab. Ein pauschaler Sollwert ist deshalb nicht sinnvoll. Maßgeblich sind die Angaben des Heizungsherstellers und die Werte der Gesamtanlage.

Entlüften Sie die angeschlossenen Heizkreise sorgfältig. Luft kann Strömungsgeräusche verursachen und die Wärmeleistung deutlich mindern. Nach dem Entlüften wird der Anlagendruck erneut kontrolliert, weil er dabei sinken kann. Gegebenenfalls muss Heizungswasser nach Herstellervorgabe ergänzt werden.

Starten Sie den Wärmeerzeuger zunächst mit niedriger Leistung. Die Systemtemperatur darf beim ratiodämm Aufbau 54 °C nicht überschreiten. Erhöhen Sie die Temperatur nicht sprunghaft. Ein langsamer Anstieg entlastet Platten, Kleber und Bodenbelag. Besonders bei Parkett, Laminat und elastischen Belägen ist das wichtig.

• Alle sichtbaren Anschlüsse auf Feuchtigkeit prüfen.
• Strömungsgeräusche und ungewöhnliche Pumpengeräusche beachten.
• Die Wärmeentwicklung an den angeschlossenen Flächen kontrollieren.
• Das RTL-Ventil auf freie Zugänglichkeit und korrekte Funktion prüfen.
• Temperaturen und Auffälligkeiten im Inbetriebnahmeprotokoll notieren.

Die erste Aufheizung erfolgt nach dem Protokoll des System- und Bodenbelagherstellers. Bei Trockenestrich entfällt zwar die Wartezeit für eine Nassestrichtrocknung, doch Kleber, Grundierungen und Beläge benötigen weiterhin ihre jeweilige Aushärtezeit. „Trocken“ bedeutet also nicht automatisch: sofort maximal aufheizen.

Kontrollieren Sie nach mehreren Betriebsstunden die Raumtemperatur und die Rücklauftemperatur. Einzelne Bereiche dürfen sich unterschiedlich anfühlen, solange die Regelung korrekt arbeitet. Bleibt ein Heizkreis vollständig kalt, kommen unter anderem Luft, ein geschlossenes Ventil, eine fehlerhafte Anschlusszuordnung oder ein hydraulisches Problem infrage.

Arbeiten an der Einbindung in die Heizungsanlage sollten durch einen qualifizierten Heizungsfachbetrieb erfolgen. Das gilt besonders bei Änderungen an Trinkwasser, Wärmeerzeuger, elektrischer Regelung oder gemeinschaftlichen Heizungsanlagen.

Nach der ersten Heizperiode empfiehlt sich eine kurze Kontrolle der Anschlüsse und der Regelung. Prüfen Sie, ob der Anlagendruck stabil bleibt und keine Feuchtespuren auftreten. Werden ungewöhnliche Geräusche, Gerüche oder Verformungen am Bodenbelag sichtbar, schalten Sie die Heizung ab und lassen Sie die Ursache fachgerecht klären. Bewahren Sie das Prüfprotokoll, den Verlegeplan und Fotos der Rohrlage gemeinsam auf.

Beispiel: Materialplanung für einen 12-m²-Raum

Für einen Raum mit 12 m² beheizter Fläche dient die folgende Zusammenstellung als praxisnahes Rechenbeispiel. Sie orientiert sich am ratiodämm Trockenbau 50 mm Aufbau mit einem Verlegeabstand von 12,5 cm. Die endgültige Stückzahl hängt vom Grundriss, von Aussparungen und vom gewählten Paket ab.

Für 12 m² sind im vorgesehenen Systembeispiel 24 Platten und 4 Heizkreise angesetzt. Bei gleichmäßiger Aufteilung entfallen rund 3 m² auf jeden Kreis. Das erleichtert die hydraulische Abstimmung und hält die Rohrlängen nahe beieinander. Randzonen, Türbereiche und unbeheizte Flächen müssen separat herausgerechnet werden.

• 24 Trockenbau-Profilplatten: zur Bildung der Heizfläche; die genaue Anzahl richtet sich nach dem Plattenmaß und dem Zuschnitt.
• Wärmeleitbleche: passend zu allen aktiven Rohrführungen; Reservebleche für beschädigte oder falsch zugeschnittene Teile einplanen.
• 14 × 2,0-mm-Metallverbundrohr: für vier annähernd gleich lange Heizkreise; die benötigte Gesamtlänge ergibt sich aus dem Verlegeplan.
• Toleranzfolie Typ 200: ausreichend für die gesamte Fläche einschließlich der erforderlichen Überlappungen.
• 24 fermacell Estrich-Elemente 2 E 22: sofern das Paket mit Trockenestrich und passend zum Plattenraster bestellt wird.
• Estrich-Kleber und Schnellbauschrauben: Menge nach Fugenlänge, Plattenaufteilung und Herstellerangaben kalkulieren.
• RTL-Box und Anschlusszubehör: für die Einbindung der vier Heizkreise in die vorhandene Anlage.

Rechnen Sie beim Rohr nicht nur die beheizte Fläche ein. Die Leitungswege von der RTL-Box zu den Heizfeldern kommen hinzu. Dafür wird der Verlegeplan maßstäblich gezeichnet und jede Strecke einzeln ermittelt. Anschließend werden die vier Kreislängen addiert. Eine kleine Reserve für den Anschluss ist sinnvoll, größere Übermengen sollten jedoch vermieden werden.

Bei 12,5 cm Abstand entstehen pro Quadratmeter deutlich mehr Rohrführungen als bei 25 cm. Deshalb unterscheiden sich Paketinhalt und Zahl der Wärmeleitbleche je nach Auswahl. Prüfen Sie die Bestellposition anhand der tatsächlich beheizten Fläche, nicht anhand der gesamten Raumfläche. Das verhindert, dass Flächen unter Einbaumöbeln oder Sanitärobjekten unnötig mit Material belegt werden.

Bestellen Sie für 12 m² kein Paket ohne Abgleich der Plattengeometrie. Ein Raum mit vielen Nischen benötigt mehr Zuschnitt und kann trotz gleicher Fläche einen höheren Materialbedarf haben. Bei ungewöhnlichen Grundrissen ist eine individuelle Zusammenstellung sinnvoll. Für das Produkt 30130017 sind Paketgrößen von 5,25 bis 300 m² vorgesehen.

Vor dem Kauf vergleichen Sie drei Werte: beheizte Nettofläche, geplante Rohrmeter und Anzahl der Wärmeleitbleche. Stimmen diese Angaben nicht überein, ist der Lieferumfang vermutlich nicht passend kalkuliert. Gerade bei kleinen Räumen fällt ein fehlendes Zubehörteil unangenehm auf.

Technische Daten, Aufbauhöhe und geeignete Untergründe

Beim ratiodämm Trockenbau 50 mm Aufbau beträgt die Systemhöhe ab 50 mm. Der Bodenbelag wird zusätzlich berücksichtigt. Die Höhe setzt sich vor allem aus der 25 mm starken Profilplatte und den darüberliegenden Systemschichten zusammen. Je nach gewählter Estrichlösung kann die tatsächliche Höhe abweichen. Prüfen Sie deshalb vorab Türblätter, Treppenstufen, Heizkörperanschlüsse und Übergänge zu Nachbarräumen.

Das Flächengewicht liegt bei etwa 37 kg/m², wenn Trockenestrichplatten und ein Verlegeabstand von 12,5 cm verwendet werden. Dieser Wert ist für die Tragwerksplanung hilfreich, ersetzt aber keine Prüfung der vorhandenen Decke. Bei Holzbalkendecken sind zusätzlich Spannweite, Balkenquerschnitt, Zustand und mögliche Schwingungen zu bewerten. Eine geringe Aufbauhöhe bedeutet nicht automatisch, dass jede Decke ausreichend belastbar ist.

Das System verwendet ein Heizrohr mit den Abmessungen 14 × 2,0 mm. Rohr, Wärmeleitbleche, Profilplatte und Anschlüsse müssen technisch zusammenpassen. Die Profilplatten lassen sich mit einem Cuttermesser oder einem Heißschneidegerät anpassen. Beim Zuschnitt dürfen jedoch keine tragenden Auflagebereiche oder Rohrführungen unbrauchbar werden.

Geeignet sind grundsätzlich folgende Untergrundarten:

• Mineralische Untergründe: Dazu zählen tragfähige Beton- und Estrichflächen. Sie müssen dauerhaft trocken und frei von losen Schichten sein.
• Massivdecken: Vorhandene Decken aus Beton oder anderen mineralischen Baustoffen benötigen eine ausreichende Ebenheit und Tragfähigkeit.
• Holzbalkendecken: Diese Konstruktionen müssen auf Durchbiegung, Schwingung und den Zustand der tragenden Bauteile geprüft werden.
• Geeignete Gipsfaserplatten: Sie müssen fest verbunden sein und eine ebene, belastbare Fläche bilden.

Als Estrich sind sowohl Trockenestrich als auch Nassestrich möglich. Die Varianten unterscheiden sich deutlich bei Feuchteeintrag, Gewicht, Bauzeit und Freigabe für den Oberbelag. Wer den Trockenestrich wählt, vermeidet die Trocknungsphase eines Nassestrichs. Trotzdem müssen Kleber, Grundierungen und Bodenbelag ihre jeweiligen Aushärtezeiten einhalten.

Für die Wärmeübertragung sind die Wärmeleitbleche besonders wichtig. Sie vergrößern die Kontaktfläche zwischen Rohr und Plattenaufbau und verteilen die Wärme über die Profilbereiche. Fehlen Bleche oder liegen sie nicht plan, kann die Oberflächentemperatur ungleichmäßig werden. Beim Lieferumfang sollte daher nicht nur die Plattenzahl, sondern auch die Blechmenge geprüft werden.

Die technischen Kennwerte gelten für den beschriebenen Systemaufbau. Abweichende Dämmungen, Estrichelemente oder Bodenbeläge können Aufbauhöhe, Gewicht und Wärmeleistung verändern. Bei einer Sanierung mit knapper Raumhöhe oder einer Holzbalkendecke ist eine objektspezifische Prüfung durch eine fachkundige Person besonders wichtig.

Fazit: Aufbau prüfen, Heizkreise planen und Montageanleitung beachten

Der ratiodämm Trockenbau 50 mm Aufbau funktioniert zuverlässig, wenn Planung, Bauteile und Heizungsregelung zusammenpassen. Der wichtigste Abschlusscheck ist deshalb ein Abgleich des gesamten Systems: Raummaß, Paketumfang, Tragfähigkeit, Rohrführung und geplanter Oberbelag müssen dieselbe Lösung abbilden.

Beim Produkt 30130017 stehen Paketgrößen von 5,25 bis 300 m² sowie Verlegeabstände von 12,5 und 25 cm zur Verfügung. Der Preis beginnt bei 251,19 € inklusive Mehrwertsteuer und versandfrei. Diese Angaben sind eine Bestellhilfe, ersetzen aber keine objektspezifische Auslegung. Vor dem Kauf sollten Sie die Netto-Heizfläche und den tatsächlichen Zubehörumfang abgleichen.

Für die Bestellung ist besonders wichtig, ob Trockenbaukomponenten bereits enthalten sind. Estrich-Elemente, Kleber und Schnellbauschrauben können je nach Zusammenstellung dazugehören oder separat benötigt werden. Auch die Lieferung per Spedition beeinflusst den Ablauf: Planen Sie einen trockenen, geschützten Ablageort und prüfen Sie die Sendung bei Ankunft auf sichtbare Transportschäden.

Die Montageanleitung des Systems bleibt verbindlich. Sie legt unter anderem fest, welche Verbindungsteile, Abstände, Prüfdrücke und Befestigungsmittel verwendet werden dürfen. Weichen Produktunterlagen und allgemeine Erfahrungswerte voneinander ab, gilt die systemspezifische Dokumentation.

• Lieferumfang und Ausführung vor der Montage abgleichen.
• Systemfreigaben für Estrichelemente, Kleber und Bodenbelag prüfen.
• Verlegeplan, Prüfprotokolle und Rechnungen dauerhaft aufbewahren.
• Änderungen an der Heizungsanlage fachgerecht dokumentieren lassen.
• Bei Unsicherheit die abschließende Bewertung einem Heizungs- oder Bodenfachbetrieb überlassen.

Das Trockenbausystem spielt seine Stärke vor allem bei Sanierungen aus: wenig Feuchteeintrag, geringe Aufbauhöhe und eine schnelle Weiterarbeit. Entscheidend bleibt die präzise Abstimmung jedes Bauteils – vom Untergrund bis zur ersten kontrollierten Aufheizung.
